Стой, кто идет: принцип работы датчиков движения

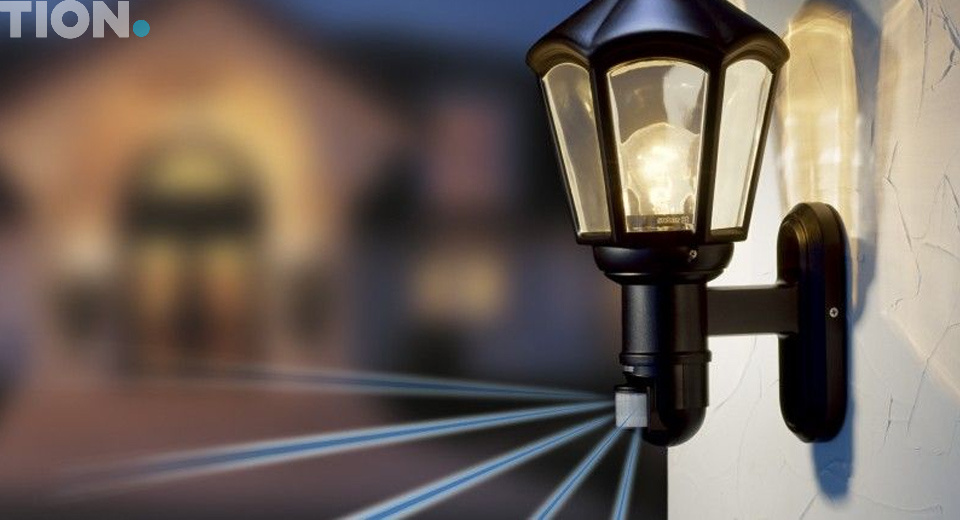

Датчик движения — это электронное устройство, распознающее перемещение объектов. Датчики осуществляют контроль за окружающей обстановкой и автоматически передают команду в ответ на движение объекта в зоне действия прибора.

Датчики движения (датчики присутствия) используются в:

• системах охраны и контроля доступа (домофон, блокировка дверей на охраняемых объектах и т. д.);
• бытовых системах управления освещением;
• системах автоматического открытия и закрытия дверей;
• системах умного дома и при управлении климатической техникой (вентиляция, кондиционеры и т. д).

Типы датчиков движения

Датчики движения подразделяются по принципу работы на:

• инфракрасные (ИК);
• ультразвуковые (УЗ);
• микроволновые (СВЧ);
• комбинированные.

Типы питания датчиков:

• проводные;
• беспроводные.

Место установки:

• стена (угловой датчик);
• потолок.

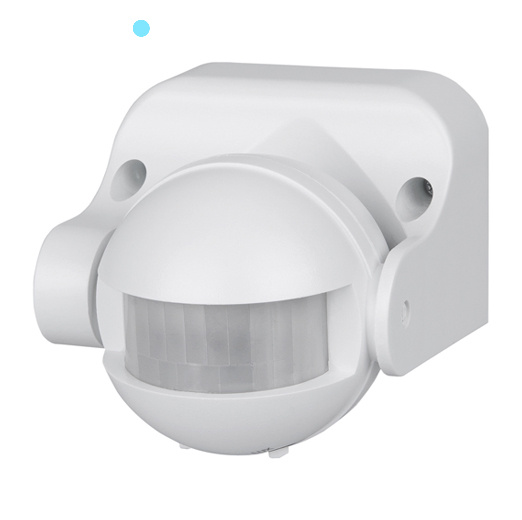

Инфракрасные датчики движения

Принцип действия

Инфракрасный датчик фиксирует тепловое (инфракрасное) излучение объектов, которые попадают в его зону действия. Датчик представляет собой систему линз или специальных сегментированных зеркал, расположенных вокруг чувствительного сенсора (фотоэлемента). Инфракрасное излучение попадает на этот сенсор, и датчик срабатывает.

В датчике этого типа обычно располагается от 20 до 60 линз. Чем больше линз, тем выше чувствительность устройства. Чем больше поверхность системы линз, тем шире диапазон действия.

Плюсы и минусы инфракрасных датчиков

Преимущества ИК датчиков:

• инфракрасные датчики движения определяют дальность и угол обнаружения инфракрасного излучения, исходящего от объекта;
• ловят инфракрасное излучение и ничего не излучают в ответ. Считаются вполне безопасными для людей и животных;
• можно использовать как в помещении, так и на улице.

У ИК-датчиков есть и недостатки, обусловленные в первую очередь реакцией на перепады температуры:

• значительная вероятность ложных срабатываний. Так как датчик улавливает тепловое излучение, он может регистрировать перемещение потоков теплого воздуха от радиаторов отопления и кондиционеров;
• солнечные лучи и осадки тоже могут снизить точность срабатывания датчика, если он расположен на улице;
• может не распознать объекты покрытые специальной отражающей тканью или материалами, которые не пропускают ИК излучение (стекло, бетон и т. д).

Ультразвуковые датчики движения

Принцип действия

Ультразвуковой датчик реагирует на звуковые волны, частота которых превышает диапазон восприятия человеческого уха. Датчик активирует заданную функцию, когда обнаружит изменение частоты сигнала.

Внутри этого датчика находится распознаватель (генератор) звуковых волн (обычно от 20–60 кГц). За счет движения объекта происходит изменение частоты звуковых волн (эффект Доплера). Приемник улавливает колебание звуковой волны, заданный параметр «тишины» нарушается. За счет созданного отклонения от встроенного параметра происходит замыкание электрической цепи, в результате чего активируется заданная функция.

Датчики движения такого типа применяются в автомобильной промышленности, а именно в системах автоматической парковки и обнаружения «слепых зон».

Плюсы и минусы ультразвуковых датчиков

Преимущества ультразвуковых датчиков:

• эффективность работы УЗ-датчика не зависит от изменения температуры окружающей среды;
• реагируют на движения вне зависимости от материала, в который облачен объект.

Недостатки датчиков ультразвукового типа:

• некоторые домашние животные могут быть восприимчивы к ультразвуковым волнам, на которых работает УЗ-датчик движения. Это может вызывать у питомцев дискомфорт;
• при плавных (тихих) движениях может не срабатывать.

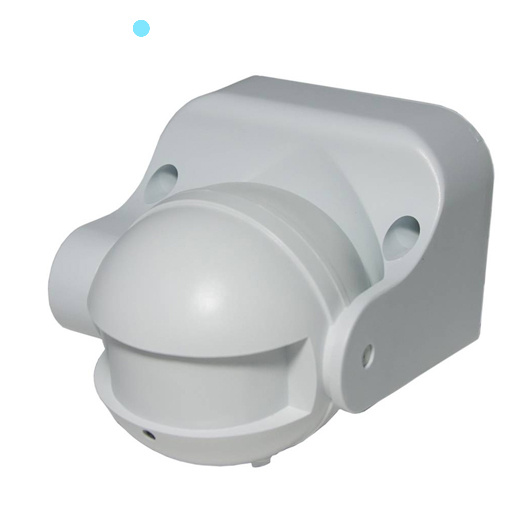

СВЧ-датчики

Принцип действия

Микроволновые датчики движения излучают высокочастотные электромагнитные волны. Эти волны отражаются от объекта, попадающего в зону действия сенсора. Сенсор регистрирует движение электромагнитных волн объекта и активирует микропроцессор датчика, в результате чего срабатывает заложенная в устройство команда.

Принцип действия, как и в предыдущем случае,основан на эффекте Доплера. Сенсор принимает сигнал — изменение частоты отраженной волны от токопроводящих движущихся объектов.

Плюсы и минусы

Преимущества датчиков движения СВЧ-типа:

• высокая точность срабатывания. Ловит сигнал, даже если объект находится за тонкими препятствиями (дверь, окно, стена);
• производительность устройства не зависит от температуры окружающей среды.

Недостатки датчиков СВЧ-типа:

• высокая вероятность ложных срабатываний;
• СВЧ-излучение может негативно сказываться на здоровье человека.

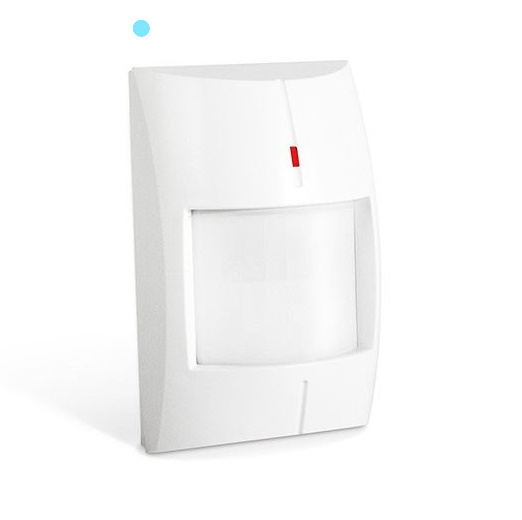

Комбинированные датчики движения

Такие приборы совмещают в себе датчики разных типов. Например, инфракрасный и микроволновый датчик движения. По мнению производителей комбинированных датчиков, за счет сочетания нескольких типов достигается максимальная производительность устройства. Недостатки одного типа компенсируются преимуществами другого. Из минусов — высокая стоимость устройства.

На что обратить внимание при выборе датчика

При выборе датчика движения стоит руководствоваться основными техническими характеристиками устройств.

Угол обзора

У потолочного датчика движения угол обзора до 360 градусов. Если установить его на стену, то половина его возможностей не будет задействована при эксплуатации, также могут появиться ложные срабатывания.

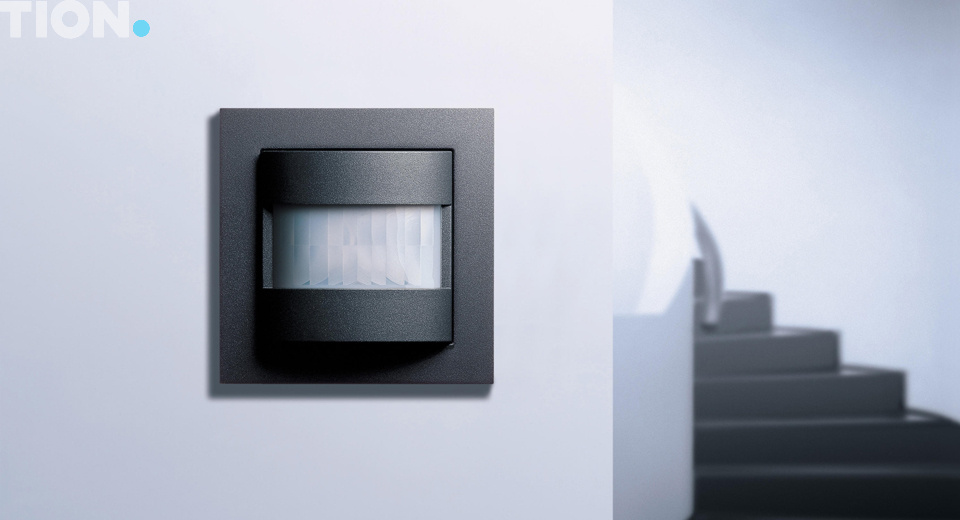

Настенный датчик имеет угол обзора от 120 до 180 градусов. Чаще всего используется для контроля небольшой площади, например придверной территории.

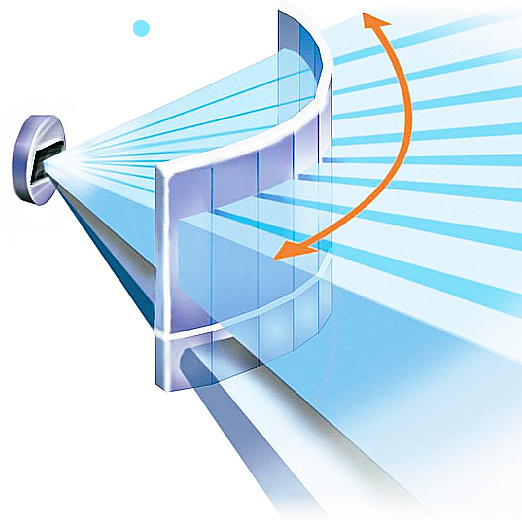

Рабочее расстояние

Зона контроля у рядовых датчиков движения от 6 до 50 метров. Чем меньше пространство, в котором будет установлено устройство, тем меньше должна быть дальность действия.

Мощность нагрузки

Питание датчиков движения происходит от сети 220 В. Некоторые беспроводные датчики потребляют до 12 В благодаря встроенным аккумуляторам или использованию щелочных батареек.

Дополнительные функции

• уровень освещенности. Датчик движения для автоматического включения света должен срабатывать только в темное время суток с целью экономии электроэнергии. Чтобы устройство не срабатывало днем, необходим датчик уровня освещенности.
• защита от животных. Высокочувствительные устройства будут срабатывать при малейшем движении, например домашних животных. Чтобы не происходило ложных срабатываний, нужна регулировка чувствительности прибора. Датчик можно настроить в зависимости от веса питомца (от 10 до 25 кг);
• задержка времени активности. Например, датчик включает свет в помещении при появлении человека, который некоторое время бездействует: читает книгу, принимает ванну и т. д. Будет неудобно, если свет вдруг потухнет. Поэтому и нужна функция задержки света.

Место использования

Датчики движения используются не только для домашней безопасности или управления освещением и работой техники. Например, в промышленных областях они используются на сборочных линиях для отслеживания количества продуктов и отключения опасного оборудования, если человек подходит слишком близко.

Установка

Особенности установки датчика движения:

• при выборе места нужно учитывать, что эффективность ультразвуковых и микроволновых приборов максимальна при движении объекта навстречу устройству, а инфракрасных — поперек контролируемой зоны;
• датчики движения потолочного типа, как правило, монтируют на высоте от 2,5–3 метров, диаметр контролируемой площади в таком случае будет от 10 до 20 метров;
• модели настенного типа устанавливаются как на улице, так и в помещении. Рабочий диаметр у таких устройств до 50 метров. Высота размещения 2–2,5 метра;

• чтобы отрегулировать угол обзора, нужно определить правильный угол наклона. На корпусе устройства есть шарниры для регулировки положения зоны видимости. Если угол будет выбран неправильно, могут появиться «слепые» зоны.

Обзор популярных моделей

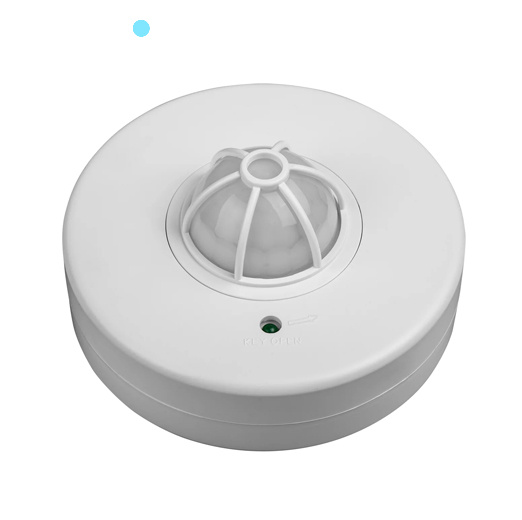

Инфракрасный датчик движения Navigator 71 963 NS-IRM02-WH

Этот датчик движения потолочного типа анализирует уровень освещения в комнате, подвале, на лестничной площадке. Чувствительный сенсор срабатывает, если уровень освещения в помещении ниже установленного порога.
Подключается к общей сети 220 В.

Средняя стоимость — от 400 рублей.

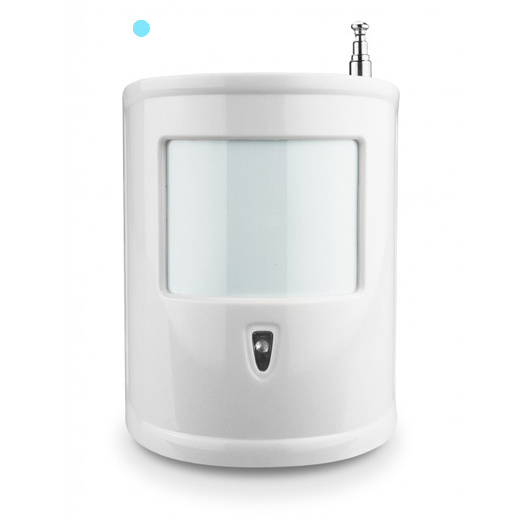

Sapsan PIR-80

Беспроводной настенный датчик движения, который рассчитан на использование в квартирах, где проживают домашние животные (весом не более 10 кг). Подходит для охранных систем Sapsan. Датчик фиксирует движение объекта и передает сигнал на центральную охранную консоль, после чего сработает тревога и отпугнет взломщиков.

Средняя стоимость — от 1 200 рублей.

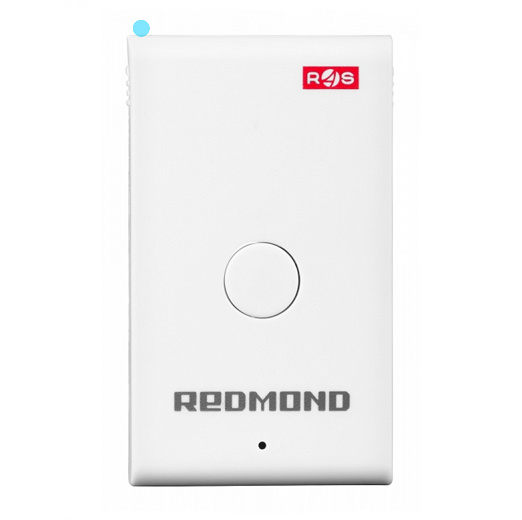

Redmond RG-G31S

Это «умный» герконовый датчик движения. Предназначен для дистанционного контроля имущества, закрытия/открытия дверей, окон, сейфов и т. д. Всю информацию датчик отправляет на мобильное приложение. Эту модель можно разместить в удобном месте с помощью двусторонней липкой ленты.

Средняя стоимость — от 600 рублей.

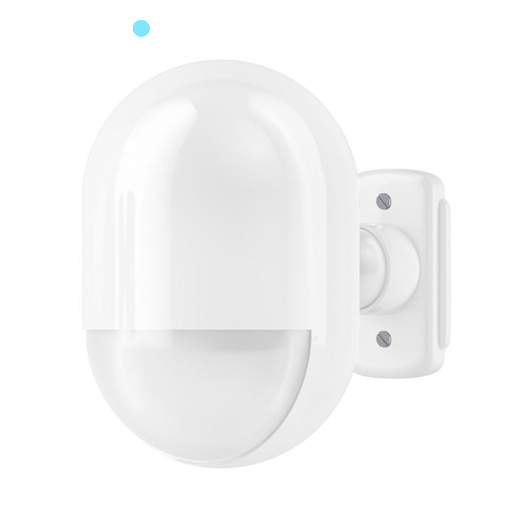

Датчик движения Rubetek RS-3201

Данная модель датчика работает при подключении к центру управления Rubetek. Оповещения о состоянии контролируемого помещения пользователь может просматривать в мобильном приложении Rubetek.

Прибор уникален тем, что его можно использовать в связке с другими приборами и умными устройствами в доме, например включить свет в нужной комнате, активировать работу кондиционера или бризера.

Tion Бризер 3S Rubetek можно подключить к уже имеющемуся центру управления Rubetek либо сделать бризер самостоятельным центром управления умным домом, передавая команды умным датчикам и объединяя их в единую сеть.

Средняя стоимость — 1 701 рублей.

Заключение

Установка датчика движения — это простой и вполне эффективный способ защитить Вашу собственность. Вы можете разместить датчик в квартире, частном доме, на даче, в гараже и т. д. Дополнительный уровень безопасности могут обеспечить камеры наблюдения, подключенные к датчику и системе мониторинга.

Управление освещением, бытовой и климатической техникой поспособствует экономии энергии, например путем выключения света в незанятых помещениях, автоматической активации обогрева, охлаждения и других бытовых задач.
