Терморегуляторы на батарею Данфосс

Компания Danfoss, являясь самым крупным в мире производителем радиаторных терморегуляторов, уверенно решает вопрос бытового энергосбережения.

Терморегулятор Данфосс для радиатора является простым, но эффективным решением для экономии энергии в доме. Это делает продукт актуальным для рынка миллионов частных потребителей, стремящихся минимизировать расходы водяного отопления.

С помощью терморегулятора Данфосс Вы можете настроить необходимую температуру в любом помещении. Устройство подходит для всех типов радиаторов (кроме чугунных).

Компания Danfoss

Danfoss — ведущий поставщик технологий, которые удовлетворяют растущую потребность в энергоэффективности, безопасных для климата решениях и современной инфраструктуре.

Широкий спектр продуктов и услуг компании используется в таких областях, как охлаждение продуктов питания, кондиционирование воздуха и отопление зданий. Компания активно работает в области солнечной и ветровой энергетики, а также инфраструктуры централизованного теплоснабжения и охлаждения.

Компания Danfoss была основана в 1933 году в Нордборге (Дания) датским промышленным инженером Мадсом Клаусеном.

Более чем за 80 лет своего существования Данфосс выпустил целую серию терморегуляторов, которые с наступлением технологического прогресса стали более совершенными и теперь могут управляться со смартфона через Bluetooth.

Конструкция терморегуляторов Danfoss и принцип работы

Основная функция терморегулятора — поддержание заданного температурного уровня в помещении и как результат — грамотное распределение энергоресурсов.

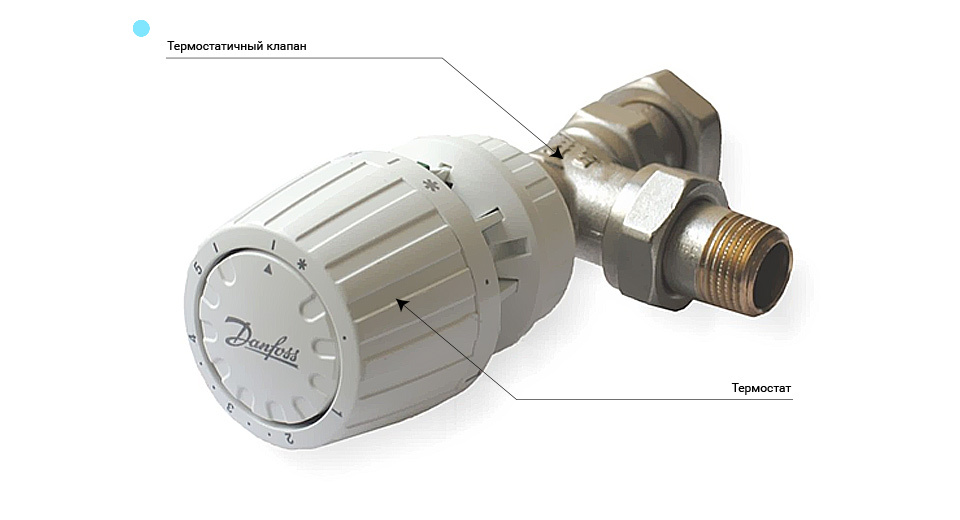

Радиаторный терморегулятор Danfoss состоит из двух частей:

• регулирующий клапан;
• термостат (термостатическая головка, термостатический элемент).

Оба изделия изготавливаются под различные виды труб и системы отопления. Термостатический элемент съемный, представлен в нескольких модификациях, которые в большинстве случаев подходят ко всем клапанам.

Термостат — главный элемент в конструкции. Именно он реагирует на изменения температуры в комнате и подает сигнал клапану.

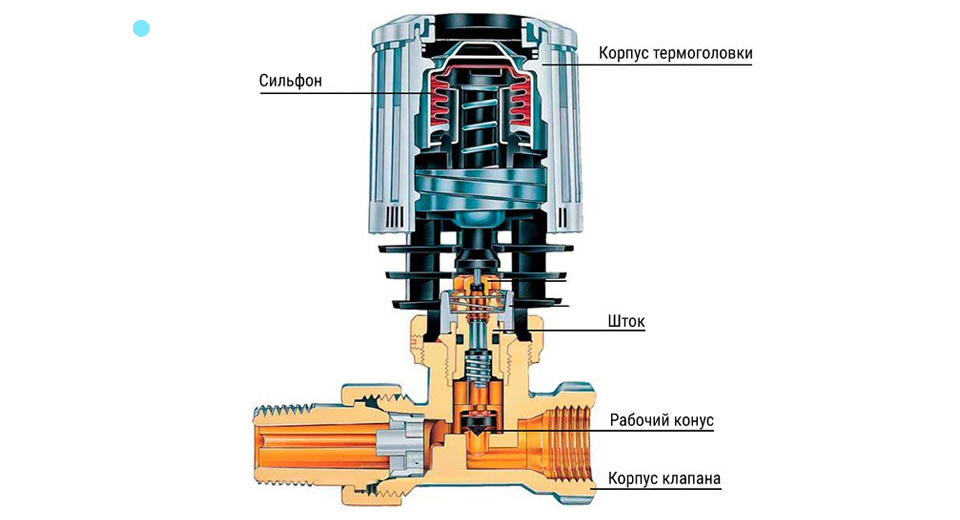

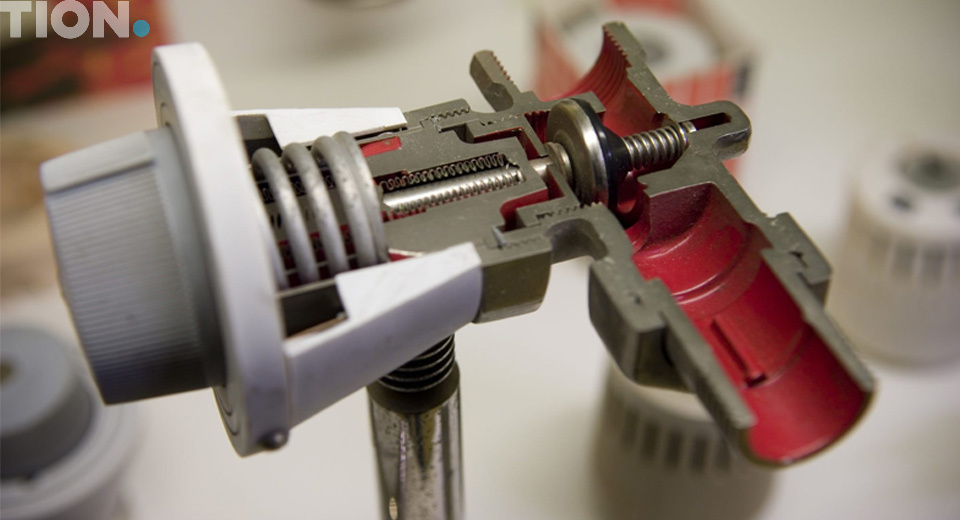

Внутри терморегулятора находится чувствительный к изменению температуры сильфон.

Сильфон — это герметичная камера с гофрированными стенками и термочувствительным жидким или газообразным составом (тепловым аг. При нагревании гофрированная мембрана увеличивается в объеме, а при охлаждении стягивается обратно.

Внутри терморегулятора находится чувствительный к изменению температуры элемент состоящий из герметичного сильфона заполненного жидким или газообразным составом с высоким коэффициентом теплового расширения. При нагревании/охлаждении состав увеличивается/уменьшается в объёме, что приводит к тому что сильфон удлиняется/укорачивается.

Теплоноситель, проходя через отопительные трубы, нагревает состав сильфона.

Растягиваясь, сильфон давит на шток, который закрывает проходное сечение клапана и нажимает на рабочий конус. Последний, в свою очередь, перекрывает поток теплоносителя в радиаторе. Когда клапан закрывается, температура в батареях начинает понижаться до установленных на термостате показателей.

Сильфон с газообразным агентом реагирует на изменения тепла в квартире быстрее, чем с жидкостным.

Теплоноситель перестает поступать в радиатор, за счет чего батарея начинает остывать. Температура воздуха в комнате снижается. Тем временем гофрированные стенки сильфона с инертным веществом постепенно остывают и возвращаются в прежнее состояние. Давление на рабочий конус прекращается, клапан открывается, и вновь происходит нагрев радиатора.

Принцип работы терморегулятора заключается в постоянном повторении цикла нагрева и остывания теплового агента.

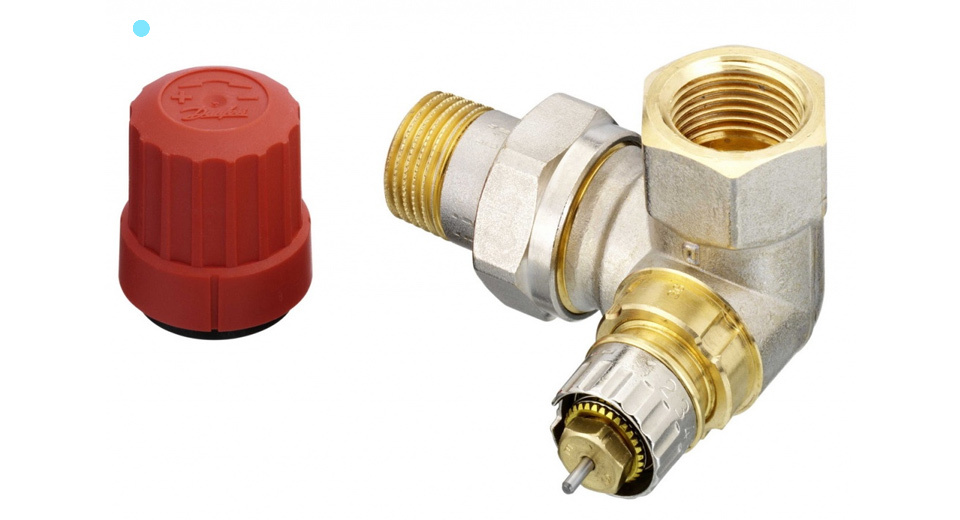

Строение и виды термоклапанов

По строению он похож на вентильный кран, поэтому принцип его функционирования очень прост. Термоклапан предназначен для регулирования температуры теплоносителя в системе горячего водоснабжения.

Виды клапанов

По своему назначению клапаны делятся на:

• смесительный (смешивает горячую и холодную воду);
• разделительный (разделяет на отдельные потоки);
• переключающий (переключает потоки).

По виду установки:

• прямой,
• угловой,
• для правой установки на радиатор,
• для левой установки на радиатор,
• трехходовый.

Трехходовый клапан перенаправляет, смешивает и разделяет рабочий поток теплоносителя в трубах.

По виду систем отопления:

• для однотрубной системы отопления,
• для двухтрубной системы отопления.

По виду материалов:

• из бронзы,
• из латуни,
• из нержавеющей стали.

В качестве дополнительного защитного покрытия клапан никелируют или хромируют.

Клапаны терморегуляторов Данфосс делятся на два типа:

• для двухтрубных насосных отопительных систем. Официальное наименование — RTR-N (RA-N);
• для однотрубных насосных и двухтрубных гравитационных систем. Официальное наименование — RTR-G (RA-G).

Клапаны RTR-N имеют условный диаметр от 10 до 25 мм. RTR-G — от 5 до 25 мм.

Гравитационная (естественная) система водяного отопления отличается от насосной (принудительной) тем, что циркуляция теплоносителя внутри радиатора отопления происходит благодаря воздействию силы гравитации. Насосная система же предполагает наличие электрического насоса.

Виды термостатов

Головки терморегулятора отопления существуют трех видов:

• ручные,
• механические,
• электронные.

Ручные термоголовки имеют вентиль, который при повороте рукоятки регулирует подачу теплоносителя.

Механические имеют более сложное строение и могут поддерживать заданную температуру в автоматическом режиме. Принцип работы такого термостата заключается в нагревании сильфона и регулировке подачи теплоносителя.

Установка механической термоголовки не всегда возможна, например если батарея чем-то закрыта или вовсе встроена в стену. В таких случаях используют терморегуляторы с выносным датчиком, чтобы проще было регулировать подачу теплоносителя.

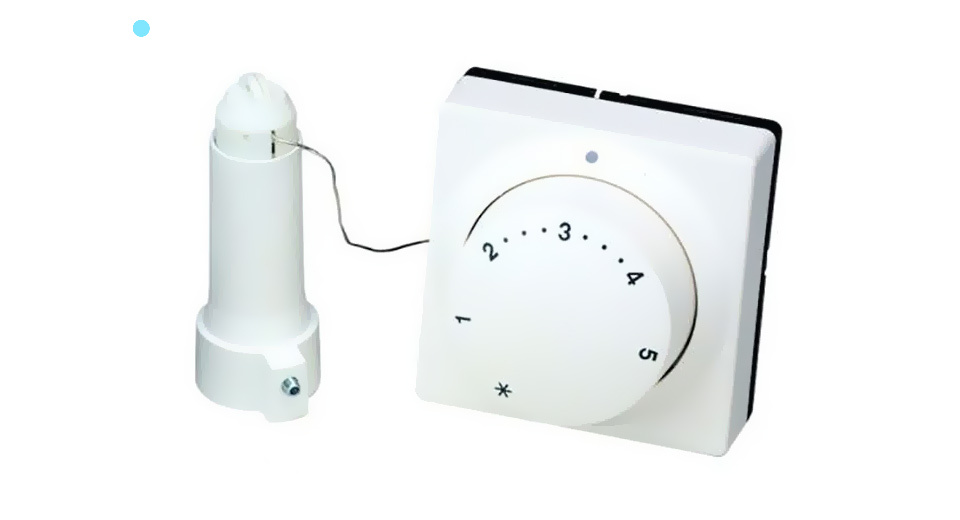

Термостатический элемент соединяется с датчиком температуры с помощью специальной капиллярной трубки.

Он будет измерять температуру воздуха в помещении. Если температура повысится, датчик передаст сигнал через капиллярную трубку в сильфон. Затем произойдет цикл нагревания сильфона и последующего его охлаждения.

Такие терморегуляторы отличаются от ручных повышенной стоимостью, но поддержание заданной температуры происходит точнее, без серьезных погрешностей (±1 °C).

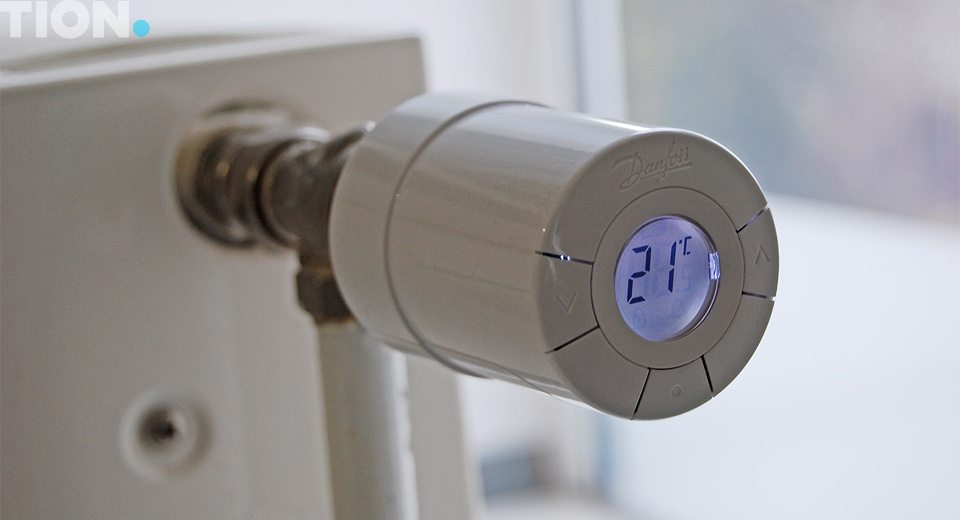

Электронные термостаты радиатора по размерам чуть больше своих предшественников. Работают такие термоголовки от батареек, а взаимодействие со штоком происходит благодаря встроенному микропроцессору.

Электронные модели имеют набор дополнительных возможностей, например таймер. В момент, когда в квартире никого нет и нет большой необходимости прогревать комнаты. Можно запрограммировать пониженный показатель температуры, а к моменту возвращения — выставить температуру выше.

Типы соединения конструкции

Помимо термостатических головок и клапанов, в комплект поставки терморегулятора входят специальные адаптеры, которые обеспечивают возможность установки термостата на различные типы клапанов.

Выбирая терморегулятор на батарею Danfoss для радиатора, нужно учитывать все характеристики, включая размер посадочной резьбы клапана. Вы можете подобрать термоклапан Данфосс под желаемый термостат либо заказать готовый комплект.

Терморегуляторы на батарею Danfoss: какие бывают

Радиаторные терморегуляторы компании Danfoss выпускаются со встроенными и дистанционными датчиками для обеспечения оптимального функционирования и комфортного управления. Большой ассортимент клапанов и дополнительного оборудования позволит каждому желающему установить терморегулятор в своей квартире.

Термостаты Данфосс модифицированы встроенным или внешним датчиком измерения температуры воздуха в помещении. В качестве дополнительной функции можно оснастить прибор защитным элементом от нежелательных перенастроек.

Термостаты Danfoss: модельный ряд

За свою немалую историю существования компания Данфосс выпустила множество моделей терморегуляторов, многие из которых обновляются и перевыпускаются по сей день.

Наиболее популярными моделями являются термоголовки серий:

• RTR 7000,
• RTRW,
• RTRW-K,
• RAX,
• ECO.

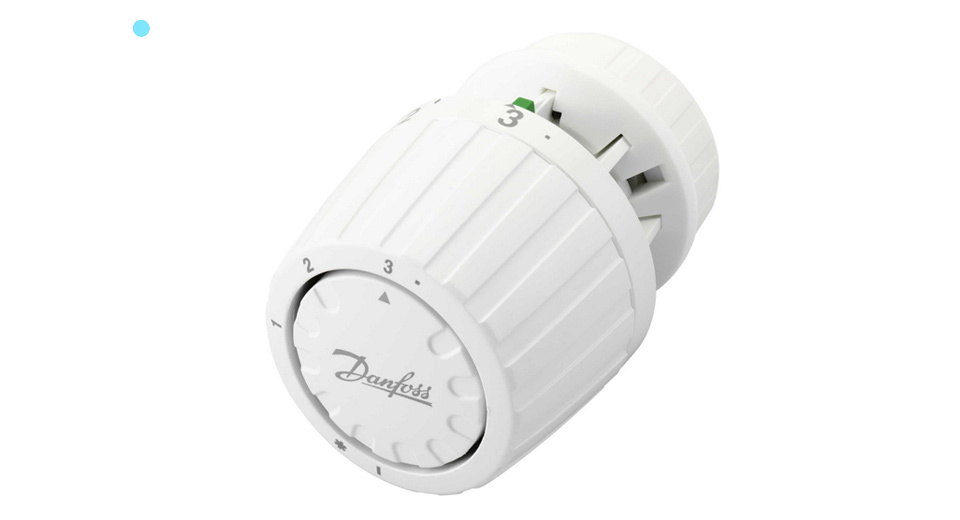

Термостат RTR 7000 (RA 2000)

Термостаты серии RTR 7000 имеют варианты со встроенным и выносным датчиком температуры воздуха. Конструкция специально разработана под радиаторы класса RA. Капиллярная трубка последних в длину достигает восьми метров. Специальный наружный кожух обеспечивает защиту термостатического элемента от внешних негативных воздействий. Почти все модели серии имеют газовый сильфон, функцию перекрытия клапана и защиту от замерзания. Диапазон настройки температуры в среднем от +5 до +26 °С.

В серию входят такие модели как: Danfoss RTR 7090 со встроенным датчиком, RTR 7092 с выносным датчиком, RTR 7094 с защитным кожухом.

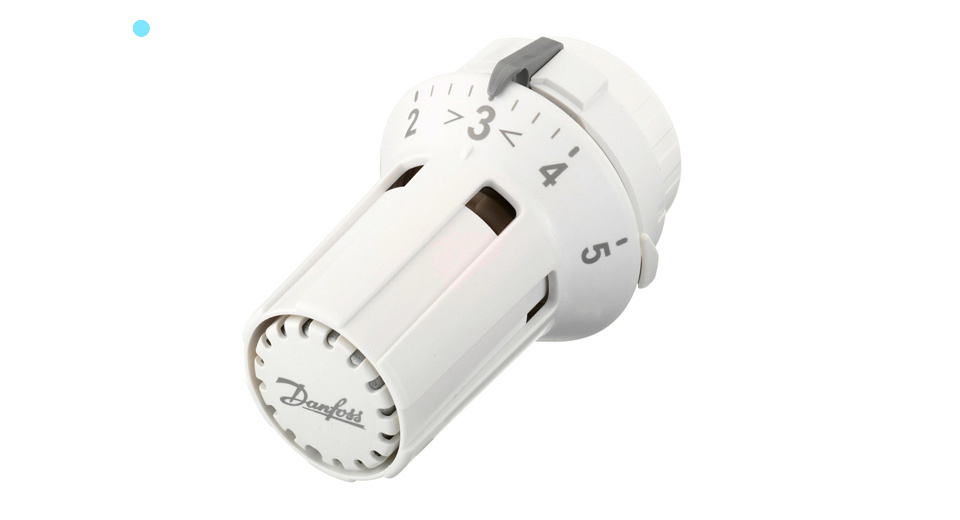

Термостат RTRW (RTRW)

Терморегуляторы серии RTRW имеют не так много отличий от RTR 7000. Содержат жидкостный агент. Также выпускаются с выносным и встроенным датчиком. Диапазон настройки температуры варьируется от + 8 до + 28 °С.

К типу RTRW относятся модели: RTRW 7080 со встроенным датчиком, RTRW 7082 с выносным датчиком.

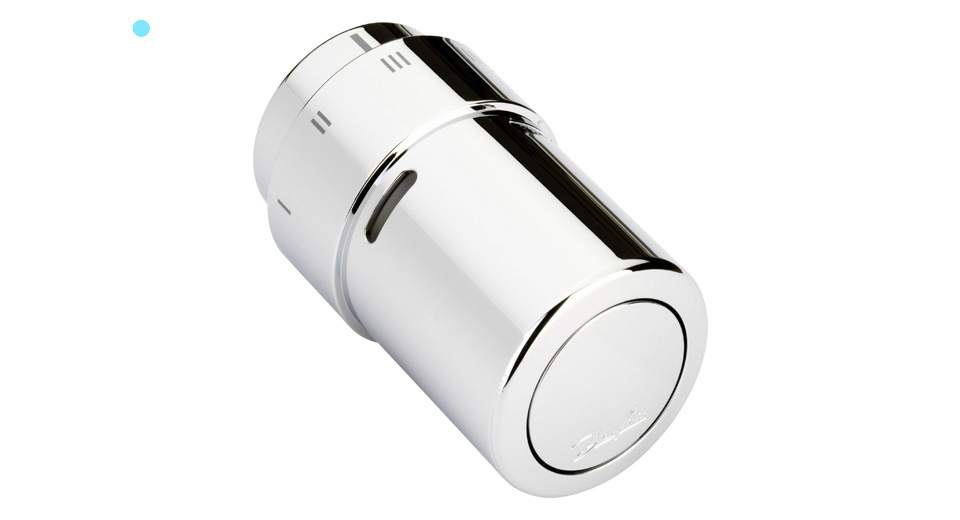

Термостат RTRW-K (RAW-K)

Термоголовки RTRW-K представляют собой практически копию предыдущего термостатического элемента. Разница заключается в том, что RTRW-K более универсальны и подходят для многих типов отопительных батарей, в том числе: стальных панельных радиаторов типа Biasi, Delta, DiaNorm, Diatherm, Ferroli, Henrad, Kaimann, Kermi, Korado, Purmo, Radson, Superia, Stelrad, Veha, Zehnder-Completto Fix.

Диапазон настройки температуры от +8 до +28 °С. Устройство снабжено возможностью защиты системы отопления от замерзания.

В серию RTRW-K входят: RTRW-K 7084 со встроенным датчиком, RTRW-K 7086 с выносным датчиком.

Термостат RAX

Термостатическая головка серии RAX — это термостат с жидкостным встроенным температурным датчиком. Элегантный дизайн данного продукта гармонирует даже с самым изысканным интерьером. Отличительная черта RAX — шкала настройки с римскими цифрами. Диапазон настройки температур от +8 до +28 °C.

Серия имеет несколько модификаций в цветовом диапазоне корпуса: белый, черный, хромированный и стальной.

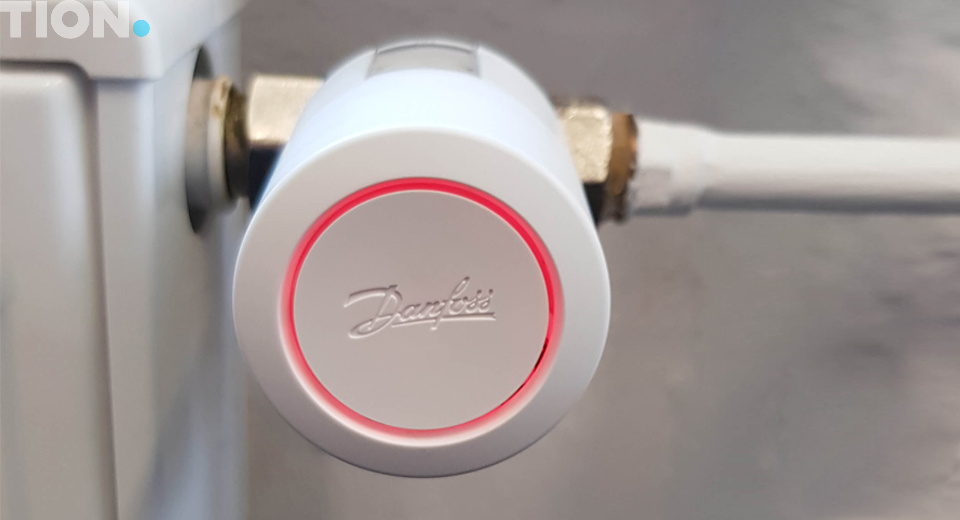

Термостат Danfoss Eco

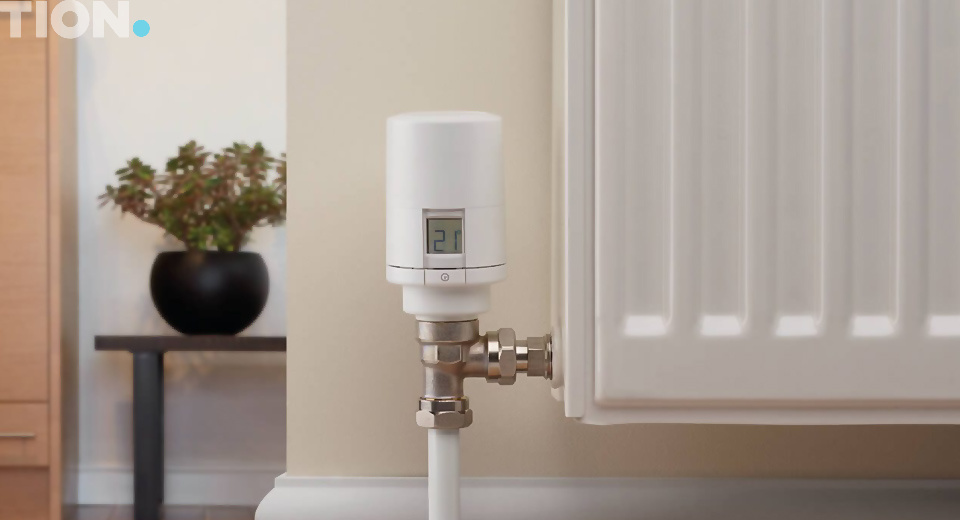

Danfoss Eco — это электронный умный регулятор температуры компании Danfoss. Устройство автоматически поддерживает комфортную температуру воздуха в помещении в диапазоне от +5 до +28 °C.

Данная модель — новинка на мировом рынке среди терморегуляторов, которая работает от батареек и имеет возможность управления со смартфона.

Термоголовка для радиатора отопления Danfoss Eco оснащена такими функциями, как определение открытого окна, автоматическая настройка и автотест клапана.

К примеру, если температура воздуха в комнате резко снизится (поток прохладного воздуха с улицы), клапан автоматически закроется во избежании теплопотерь. Обогрев помещения вновь возобновится, когда окно закроют.

Первую неделю после установки устройство калибруется и «запоминает» момент, в который следует начинать обогрев помещения, чтобы достичь нужной температуры к заданному времени. Чтобы регулирующий клапан со временем не закупоривался, раз в неделю благодаря умному процессору устройства клапан будет полностью открываться для автоматической промывки.

Также прибор предполагает режим ночного и дневного понижения температуры, и включает в себя все функции своих предшественников.

Залог крепкого сна — это комфортная температура воздуха в Вашей спальне. Данфосс Эко можно запрограммировать так, что в ночное время температура воздуха в спальне будет чуть ниже, а ближе к утру повысится и сделает Ваше пробуждение приятнее.

Рекомендованный температурный показатель для каждой комнаты:

• гостиная — +21 °C,
• кухня — +19 °C,
• спальня — +20 °C.

Компания «Тион» добавила возможность дистанционного управления терморегулятором Danfoss Eco в систему мониторинга качества воздуха и управления климатической техникой MagicAir.

Базовая станция MagicAir— компактный гаджет, который отслеживает состояние микроклимата в доме и способствует экономии электроэнергии.

Вы можете приобрести Danfoss Eco на сайте tion.ru. Здесь представлены три варианта комплектации товара:

Терморегулятор Danfoss Eco для MagicAir	Терморегулятор Danfoss Eco + базовая станция MagicAir	2 терморегулятора Danfoss Eco + базовая станция MagicAir
Если уже есть базовая станция MagicAir, имеющая серийный номер формата 310030.XXXXXXXXX или 310040.XXXXXXXXX	Если нет базовой станции MagicAir	Если в комнате две батареи отопления
Бесплатное приложение Поддержание заданной температуры Работа по расписанию Функция «Защита от детей» Индикатор заряда батареек Переходники в комплекте ЦЕНА 3 490 ₽ ПРИ ПОКУПКЕ КОМПЛЕКТАЦИИ С MAGICAIR	Бесплатное приложение Поддержание заданной температуры Работа по расписанию Функция «Защита от детей» Индикатор заряда батареек Переходники в комплекте Управление из любой точки мира Выгодная цена Danfoss Eco 3 490 ₽ при покупке с MagicAir БАЗОВАЯ СТАНЦИЯ MAGICAIR Мониторинг микроклимата: CO2, температура, влажность Автоматическое управление климатической техникой со смартфона	Бесплатное приложение Поддержание заданной температуры Работа по расписанию Функция «Защита от детей» Индикатор заряда батареек Переходники в комплекте Управление из любой точки мира Выгодная цена Danfoss Eco 3 490 ₽ при покупке с MagicAir БАЗОВАЯ СТАНЦИЯ MAGICAIR Мониторинг микроклимата: CO2, температура, влажность Автоматическое управление климатической техникой со смартфона
4 490 ₽ Купить	13 390 ₽ Купить	16 900 ₽ Купить

Установка терморегулятора Danfoss

Терморегуляторы Данфосс устанавливают на входе или на выходе отопительной батареи. Монтаж прибора не имеет сложностей, принцип установки у каждой модели одинаковый. Важный момент, который стоит учитывать в первую очередь, — определение необходимой высоты. Рекомендованную высоту указывают в технических характеристиках прибора.

Каждое терморегулирующее устройство Данфосс еще на стадии производства калибруется под контроль температуры воздуха на определенной высоте. Чаще всего в инструкции к прибору описывают установку в верхнем коллекторе радиатора.

Если в квартире трубы проходят снизу и есть возможность только нижнего седельного подключения, в таком случае можно попытаться приобрести терморегулятор с возможностью нижнего подключения, установить прибор с выносным датчиком или перекалибровать термостатический элемент (рекомендации по перенастройке термостата указаны в паспорте модели).

Монтаж терморегулятора Danfoss Eco не требует инструментов или специальных навыков, поэтому его установку можно организовать самостоятельно. Если радиатор не оснащен встроенным клапаном или имеется обычный шаровой кран, установку терморегулятора лучше доверить специалисту управляющей компании, который учтет все нюансы монтажа и особенности Вашего отопительного прибора.

В период отопительного сезона установка терморегулятора потребует перекрытия воды в трубах, что может повлечь отключение отопления у соседей (в случае с вертикальной разводкой отопления). В этом случае необходимо направить запрос в управляющую компанию на отключение отопления на момент установки прибора.

Важно обратить внимание на детали:

1. Непосредственно перед установкой оборудования следует отключить радиатор от отопительной системы и слить воду из батареи. (Заранее застелите пол полотенцами, тканевыми салфетками или газетами).
2. При установке нового адаптера для клапана внутренняя резьба очищается и оборачивается специальной водопроводной лентой, которую можно приобрести в любом магазине сантехники.
3. Установка терморегулятора Danfoss на все батареи в помещении неэффективна. Регулировке теплового потока должны подвергаться приборы, чья мощность составляет не менее 50% мощности всех отопительных батарей (если в комнате установлены два и более радиатора).
4. Чугунные батареи нагреваются дольше и дольше держат тепло, чем другие радиаторы. Терморегулирующее оборудование в случае с чугунным радиатором чаще всего малоэффективно.
5. Регулятор температуры на батарею Данфосс имеет хрупкие детали, повреждение которых может нарушить функционирование прибора. Монтаж следует проводить с особым вниманием, не допуская падение устройства.
6. Устанавливать клапан следует строго в соответствии со стрелками, указанными на его корпусе. Поток теплоносителя должен идти по стрелкам (точная информация по направлениям стрелок указана в инструкции к монтажу).
7. Колпачок клапана (в терморегуляторах Данфосс красного цвета) имеет защитную функцию, на регулировку мощности подачи тепла он никак не влияет.

Терморегулятор: цена вопроса

Терморегуляторы имеют адекватную стоимость и окупаются в течение года. Для оценки выгоды установки Danfoss в квартире или доме стоит отметить, что срок эксплуатации терморегулятора, при условии корректного монтажа, не менее 25 лет.

Цены термоэлементов варьируются в пределах от 1 300 до 4 500 тысяч рублей. Стоимость полной комплектации (клапан и термоголовка) не превышает 16 тысяч рублей, начальная стоимость простых комплектов — от 1 500 рублей. Ценовой разброс зависит от моделей и наличия/отсутствия дополнительной гарнитуры.

В заключении статьи стоит еще раз отметить, что компания Danfoss зарекомендовала себя на мировом рынке как компания, отвечающая за контроль, качество и экономию энергии в доме. Устройства, предназначенные для рационального расхода мощности отопительных систем, теперь есть практически в каждом доме, а некоторые застройщики изначально закладывают возможность установки терморегуляторов в общий проект.

Терморегуляторы для радиатора отопления Danfoss наделены значительным списком полезных функций, которые позволят пользователям без труда настроить в квартире или офисе комфортный микроклимат.

Danfoss Eco станет еще одним преимуществом Вашего умного дома, а система умного микроклимата MagicAir упростит управление терморегулятором и прочими умными климатическими приборами в арсенале Вашего быта.
